ШиныТруба вентиляционная гибкая шахтная (ТВГШ) - Монтаж и эксплуатация
АО «Курская фабрика технических тканей» производит трубы вентиляционные гибкие шахтные (ТВГШ) в соответствии с ТУ 28.25.12-010-00320934-2017 (с изм. 1-6)
Эти технические условия распространяются на трубы вентиляционные гибкие шахтные и фасонные части к ним (в дальнейшем трубы и фасонные части), представляющие собой устройства, предназначенные для подачи воздуха под давлением до 1000 даПа в горные выработки, в которых температура окружающей среды не превышает +40°С, относительная влажность до 100%.
Вид климатического исполнения У5 по ГОСТ 15150.
Пример условного обозначения трубы типа I исполнения А диаметром 0,8м и длиной 20м: труба ТВГШ IA 0,8x20 ТУ 28.25.12-010-00320934-2017;
Пример условного обозначения трубы высокопрочной В типа I исполнения А диаметром 0,8м и длиной 20м: труба ТВГШ В IA 0,8x20 ТУ 28.25.12-010-00320934-2017
Монтаж и эксплуатация.
1. Для уменьшения числа стыков и утечек воздуха вентиляционные ставы следует собирать из труб длиной 20 м. Трубы меньшей длины по возможности должны использоваться как разменные.
При подвигании забоя на 20 м разменные трубы снимаются и заменяются трубой 20 м.
2. Для уменьшения повреждений вентиляционного става в конце его перед забоем желательно устанавливать постоянное звено длиной 5 или 10 м.
3. Трубопроводы к вентилятору следует присоединять с помощью звена присоединения.
4. При использовании в вентиляционном ставе труб разного диаметра необходимо применять соответствующие переходы.
5. На поворотах трубопроводов должны использоваться колена или комбинации из них. При больших радиусах поворота нужно применять специальные фасонные части, которые изготавливаются на месте по форме выработки из обычного звена длиной 5 или 10 м путем прошивки мелких наружных складок на стороне трубы, обращенной к центру поворота.

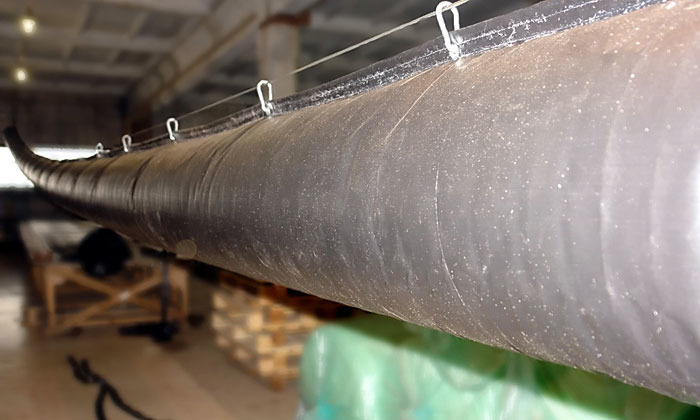

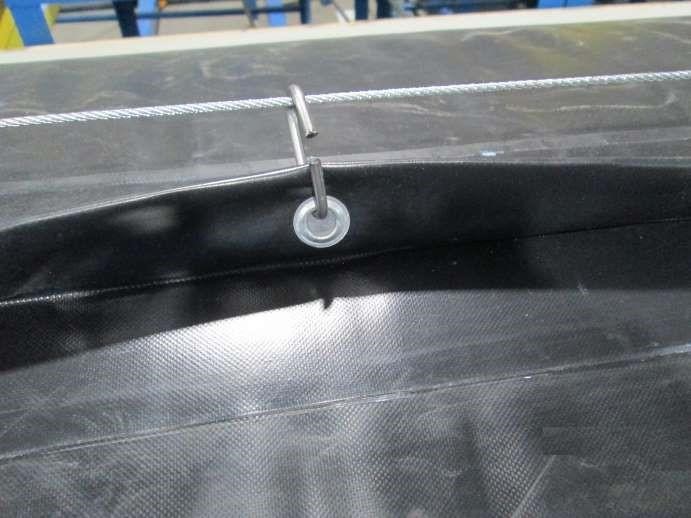

6. Трубопровод должен хорошо натягиваться и подвешиваться за крючки к прямолинейно проложенному и туго натянутому тросу или проволоке. Трос прикрепляется через каждые 4-5 метров к верхнякам крепи, а концы троса должны быть заземлены. Не разрешается подвешивать трубопровод непосредственно к стойкам или верхнякам крепи, а также прокладывать трубопровод по почве.

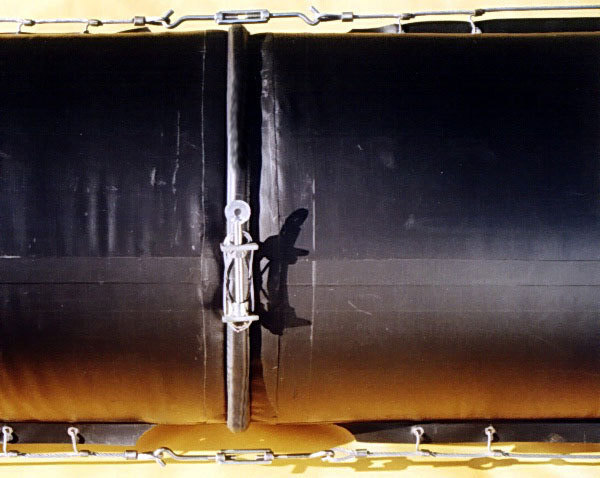

7. При соединении труб торец трубы (для трехколенных труб — торец с двумя замочными кольцами), находящейся ближе к вентилятору, сжимается руками и в сжатом виде под наклоном вводится в торец наращиваемой трубы (для трехколенных труб в торец с одним замочным кольцом). Затем нужно растянуть концы труб, аккуратно подтянуть полотно и равномерно прижать замочные кольца друг к другу. Двухколенное соединение обжимается желобчатым хомутом, трехколенное — гибким зажимным элементом.
8. Для рассоединения труб необходимо внутреннее кольцо оттянуть, повернуть его внутри трубы примерно на 90° и, взяв за ближний конец, резким движением выдернуть из трубы.
9. Для предотвращения порывов и рассоединений труб необходимо обеспечивать импульсный пуск в работе вентилятора местного проветривания за счет его периодического включения на 2-3 секунды и отключения на 6-8 секунд при количестве циклов управления вентилятором от 3 до 6 в зависимости от длины трубопровода.
10. Трубы не должны подвергаться воздействию ударов острых и тяжелых предметов.
11. Запрещается перетаскивать трубы волоком по почве.
12. Демонтированные трубы, не выработавшие срок службы и не имеющие видимых повреждений, должны быть подняты на поверхность для просушки и хранения или же использования в других выработках.
13. При любых повреждениях трубопровода поврежденное звено должно быть отсоединено для ремонта.
Условия хранения.
1. Трубы должны храниться уложенными одна на другую высотой не более 1,5 м, на расстоянии не менее 1 м от отопительных приборов и не должны подвергаться воздействию веществ, разрушающих ткань с полимерным покрытием, а также вызывающих коррозию металлических изделий.
Допускается хранить трубы в неотапливаемых складах или на открытых складских площадках при условии защиты труб от прямого воздействия солнечных лучей и атмосферных осадков.
2. После хранения при температуре ниже 0°С перед монтажом трубы должны быть выдержаны в помещении с температурой от 15 до 35 °C не менее 24 часов.
3. Срок хранения труб устанавливается 12 месяцев. Срок эксплуатации труб устанавливается 24 месяца.
Курская фабрика технических тканей производит высокотехнологичные трубы шахтные вентиляционные, и комплектующие к ним. На складах предприятия всегда можно выбрать шахтную трубу диаметром от 30 до 120 см, с длиной от 5 до 20 м, а так же поворотные колена, переходы и тройники требуемых диаметров. По предварительной договоренности возможно индивидуальное изготовление трубы, с нужной заказчику длиной. Все изделия имеют сертификаты качества.
